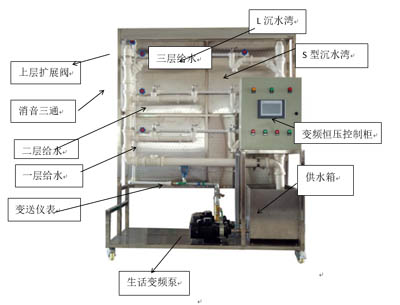

HYLYGS-1B變頻恒壓供水及排水立管模型
一、裝置系統概述
1、采用變頻器、觸摸屏、供水泵及水箱，設置三個單元實物模型供水，單元之間采用并聯，每個單元設置3個分區供水，立管分三路至相應樓層供水。相應分層/分戶閥門按規范設置。給水管采用ppr復合管。
2、采用雙立管排水方式排水，雙立管采用特殊螺旋消音管立管實物模型排水。水平層分區采用不同類型沉水裝置，和不同下水三通連接。
3、恒壓供水采用雙電機自動切換、分段恒壓供水、手動啟動、工頻手動、手動變頻、自動恒壓控制等功能。
二、設備構成：
本控制器可以廣泛使用在高、低層辦公和居民的生活消防供水、賓館和大型公共建筑、企業的生產生活用水、供熱和空調系統中的循環用水、農林噴灌水、園林噴灑水、自來水廠、供水站增壓系統、輸油管道增壓系統、原有供水系統改造（替代高位水箱、氣壓和水塔供水）、純水輸送；中水輸送、污水處理中的加藥（酸或堿）控制和水池溶氧量的風機控制等等。
CPC系列控制器是一種新型的可編程控制器。我們的CPC系列控制器像變頻供水電柜中的一個“交流接觸器”一樣應用簡單、接線方便的愿望現已實現，能使調試人員和用戶很方便理解變頻恒壓供水的原理。本控制器有一下特點：
兩種壓力設定，生活用水和消防用水兩種壓力智能切換；
外部水池無水、水泵抽真空無水報警；
小流量工作方式多種選擇；
增泵延時，減泵延時；
內置PID調節；
控制支持兩種參數修改的方法，一種是直接在觸摸屏上修改，另一種是通過ModBus遠程修改。
系統的參數可以直接從觸摸屏上修改，不需要特殊儀器或?qū)I(yè)編程人員。外圍所配的遠傳壓力表與常規壓力傳感器相比要更加節省成本，與所連接的變頻器沒有特殊要求。
|
