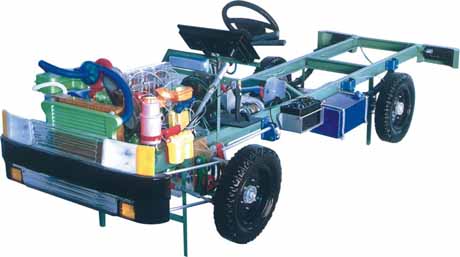

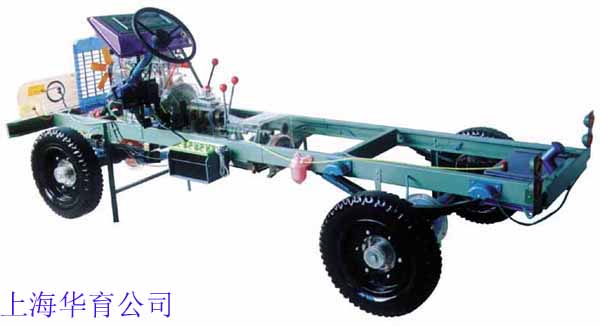

柴油車、越野車透明整車教學模型
透明汽車整臺模型是配合大專院校，部隊、交通、公安系統汽車駕駛培訓、汽修等專業的教具之用，通過專業課程的教學和本模型演示，可清楚地了解汽車的內在部位的結構和作用，使學生很快地掌握專業知識。
本品選用透明有機玻璃制作，內中部件均以硬質塑料料加工，用 螺絲固定在金屬高溫烘漆而成的車架上。各總成部分都以壓模成形加 工，代替過去膠粘合的方法，使產品在強度上有很大提高。發動機總成用電機驅動，在油門處設有調速裝置，能演示發動機轉速高低。離合器分離明顯，操縱靈活，離合器外殼整體壓模而成，變速箱和各檔齒輪用各種顏色表示，換檔靈活，手制動美觀。后橋外形壓模而成，內中主減速、差速轉動自如，輪轂剎蹄壓模成型，剎蹄可調節，前橋輪鼓可調整，轉向裝置以及電瓶、油箱、水箱，制動管路分布清楚一目了然。電路采用對插件前后分布，燈架、風窗、儀表板、后燈架用透明有機玻璃壓模成整體美觀逼真。
現代汽車教學模型一覽表
|
序號 |
名 稱 |
單位 |
金額(元) |
備注 |
網頁 |
|
09 |

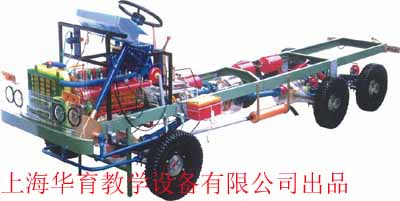

斯太爾越野牽引戰車透明模型 |
臺 |
25200.00 |
按實物0.6比例制造、附汽車電路 |
進入 |
|
10 |

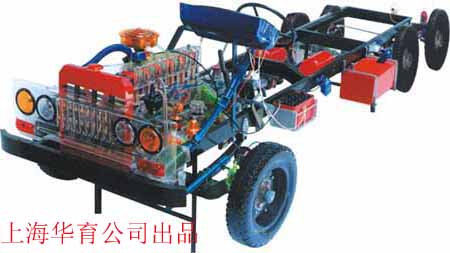

東風EQ2102越野汽車透明模型 |
臺 |
18000.00 |
按實物0.6比例制造、附汽車電路 |
進入 |
|
11 |
南京依維柯整臺透明汽車模型 |
臺 |
18000.00 |
按實物0.6比例制造、附汽車電路 |
進入 |
|
12 |
獵豹CJY2470整臺透明汽車模型
|
臺 |
18000.00 |
按實物0.6比例制造、附汽車電路 |
|
|
13 |
北京BJ2020型整臺汽車透明模型
|
臺 |
17000.00 |
按實物0.6比例制造、附汽車電路 |
|
|
14 |
延安SX2190G型整臺透明模型 |
臺 |
21000.00 |
按實物0.6比例制造、附汽車電路 |
|
|
15 |
東風康明斯整臺汽車透明模型 |
臺 |
16500.00 |
按實物0.6比例制造、附汽車電路 |
|
東風EQ2102型越野汽車程控示教板（全套10件）
|
序號 |
產品名稱 |
規格 |
單位 |
單價 |
備 注 |
|
01 |
全車總電路 |
1600×1200×200 |
塊 |
3000.00 |
可演示6種情況 |
|
02 |
6BT柴油機潤滑系 |
1200×800×200 |
塊 |
2300.00 |
可演示11種情況 |
|
03 |
6BT柴油機冷卻系 |
1200×800×200 |
塊 |
2300.00 |
可演示7種情況 |
|
04 |
6BT柴油機供油系 |
1200×800×200 |
塊 |
2300.00 |
可演示9種情況 |
|
05 |
液壓動力轉向 |
1200×800×200 |
塊 |
2300.00 |
可演示4種情況 |
|
06 |
變速器 |
1200×800×200 |
塊 |
2300.00 |
可演示5種情況 |
|
07 |
分動器 |
1200×800×200 |
塊 |
2300.00 |
可演示各檔嚙合傳遞線路 |
|
08 |
制動器 |
1200×800×200 |
塊 |
2300.00 |
可演示真空助力前后制動工作情況 |
|
09 |
離合器 |
1200×800×200 |
塊 |
2300.00 |
可演示接合、分離情況 |
|
10 |
6BT柴油機工作原理 |
1200×800×200 |
塊 |
2300.00 |
可演示電動式機機械工作原理 |
|
11 |
電源箱、教鞭 |
手提式 |
套 |
|
輸出12V |
|
全套價格：26500.00元 |
柴油機教學模型
|
序號 |
產 品 名 稱 |
單位 |
單價 |
備 注 |
|
01 |
6135Q型發動機總成模型 |
臺 |
4400.00 |
全透明電動、按實物0.8比例 |
|
02 |
6135Q噴油器總成模型 |
臺 |
250.00 |
全透明直觀 |
|
03 |
�、蛱枃娪捅媚Ｐ� |
臺 |
1540.00 |
全透明直觀 |
|
04 |
RA兩速調速器模型 |
臺 |
580.00 |
全透明直觀 |
|
05 |
全速調速工作原理 |
臺 |
580.00 |
全透明直觀 |
|
06 |
供油提前角自動調節器 |
臺 |
262.00 |
全透明直觀 |
|
07 |
活塞式輸油泵總成 |
臺 |
280.00 |
全透明直觀 |
|
08 |
�、裉枃娪捅每偝� |
臺 |
530.00 |
全透明直觀 |
|
09 |
二沖程汽油機模型 |
臺 |
350.00 |
全透明直觀 |
|
10 |
四沖程單缸柴油機模型 |
臺 |
440.00 |
全透明直觀 |
|
11 |
四沖程汽油機模型 |
臺 |
400.00 |
全透明直觀 |
|
12 |
195型柴油機總成模型 |
臺 |
2400.00 |
全透明直觀 |
|
13 |
撥叉式油量調節器模型 |
臺 |
170.00 |
塑料 |
|
14 |
齒條式油量調節器模型 |
臺 |
170.00 |
塑料 |
柴油機示教板
|
序號 |
產 品 名 稱 |
單位 |
單價 |
備注 |
|
01 |
上海50型全車線路（二合一） |
塊 |
2400.00 |
|
|
02 |
東方紅20型全車線路（二合一） |
塊 |
2650.00 |
|
|
03 |
豐收35型全車線路（二合一） |
塊 |
2550.00 |
|
|
04 |
秦山25型全車線路（二合一） |
塊 |
2550.00 |
|
|
05 |
鐵牛55型全車線路（二合一） |
塊 |
2550.00 |
|
|
06 |
六缸柴油機工作原理 |
塊 |
2260.00 |
|
|
07 |
單缸四沖程工作原理 |
塊 |
1050.00 |
|
|
08 |
Ⅱ號噴油泵總體結構 |
塊 |
1100.00 |
|
|
09 |
配氣機構（側置頂置式） |
塊 |
1100.00 |
|
|
10 |
配氣相位圖 |
塊 |
980.00 |
|
|
11 |
液壓驅動機構工作原理 |
塊 |
1240.00 |
|
|
12 |
離心式水泵工作原理 |
塊 |
1240.00 |
|
|
13 |
三相整流電路 |
塊 |
950.00 |
|
|
14 |
差速器工作原理 |
塊 |
950.00 |
|
|
15 |
柱塞式式輸油泵 |
塊 |
1400.00 |
|
|
